配置及管理

1. 登录/注册NowTunnel

• 帐号体系由合作伙伴 NowAPI 提供。
• 登录或注册访问官网 https://www.nowtunnel.com 按系统引导操作。



2. 配置节点

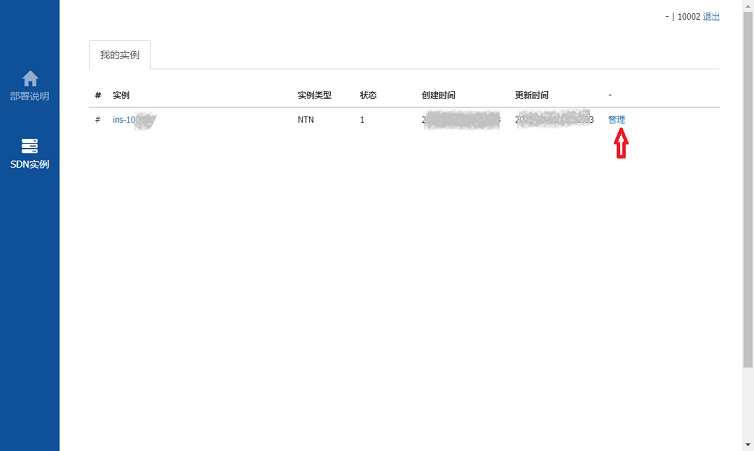

• 登录控制台，进入 “SDN实例” 可以看到系统为您创建的实例。


• 点击 “管理” 可以浏览该实例下所有终端节点列表，可以在这里添加/删除/修改节点相关功能。



3. 下载授权文件

• 终端节点授权文件是该节点接入nowtunnel网络的唯一凭证，一个节点对应一个key文件。

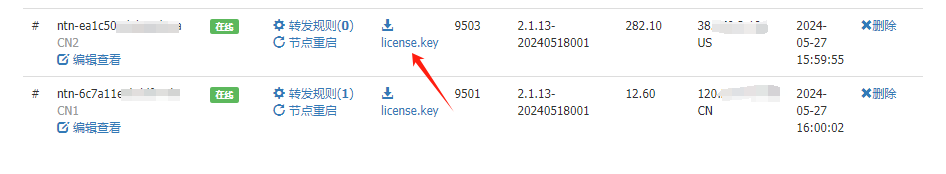

• 点击授权下载栏 “license.key” 下载对应授权文件并保存至本地待用。




4. 节点客户端配置，导入授权

• 浏览器打开URL http://127.0.0.1:9501 , 能打开证明软件已成功运行.

  . 虚拟机版本默认管理URL http://172.16.21.137:9501
  . Linux/Wsl/Docker等运行软件方式管理路径 http://[运行软件所在服务器Ip]:9501
  . 默认帐号/密码：admin/nowtunnel

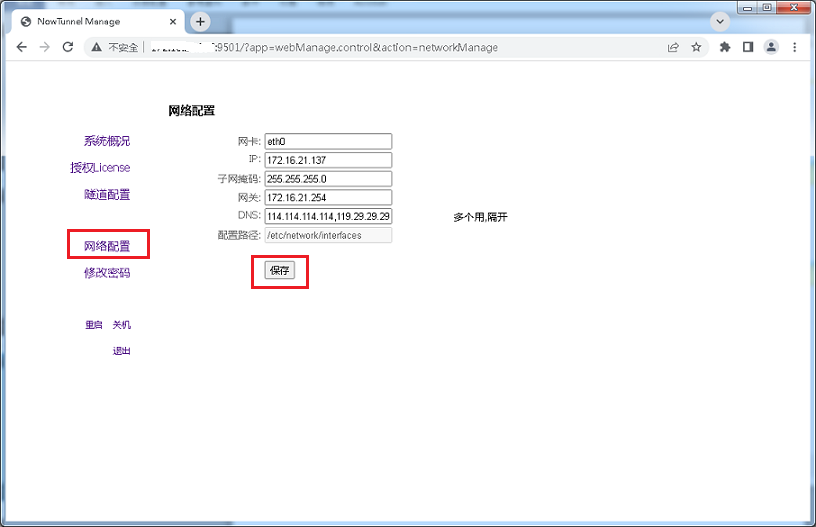

• 使用虚拟机部署时会出现 网络配置 选项，我们需要配置网络使其能上网并访问nowtunnel网络集群。
  # 非虚拟机部署可跳过此步骤。



  修改网络后需要重启虚拟机

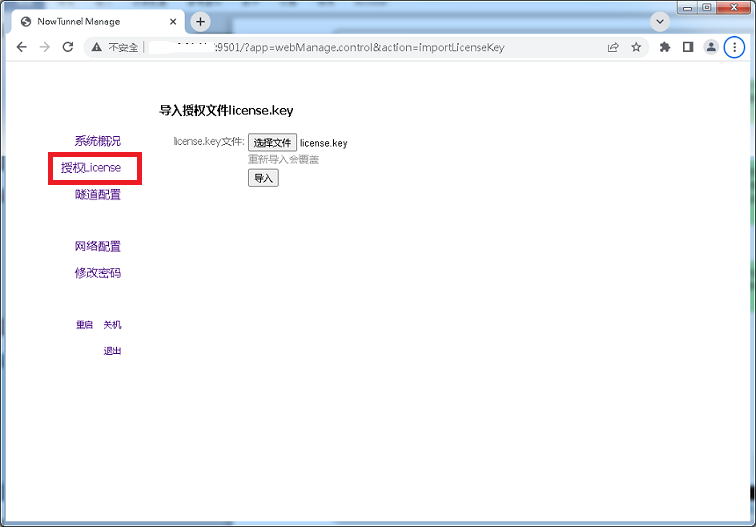

• 进入 “授权license” 操作 “选择文件” 找到在前面第3点中的license.key文件后点击 “导入”。

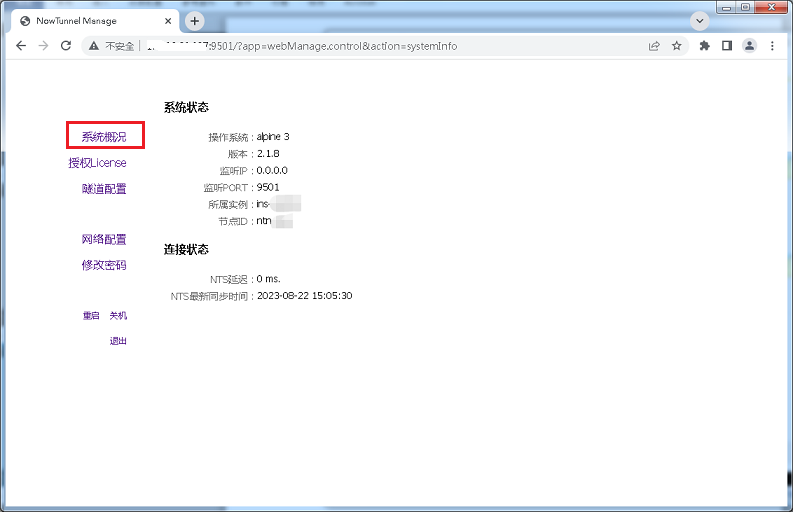

• 导入成功后，进入 “系统概况” 可以看到该节点状态。

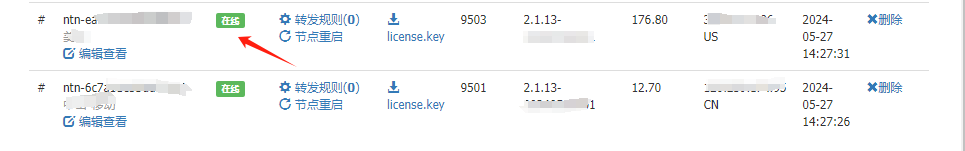

• 至此节点客户端配置完成，回到云端控制台 SDN实例 - 我的节点 中可以看到是节点状态已经变更为 在线,后续操作我们可以直接在云端控制台完成。






5. 配置节点转发 - 代理方式

• 代理功能说明

  1. NowTunnel代理协议同时支持socks5、http、https。
  2. 系统自动识别代理协议类型，不需要单独配置。

• 本例中使用两个节点，分别命名为 “CN1” “CN2” ,通过监听“CN1”端口8871最终实现流量通过节点CN2出。
  进入 SDN实例 - 我的节点，点击节点 CN1 对应中的 转发规则。

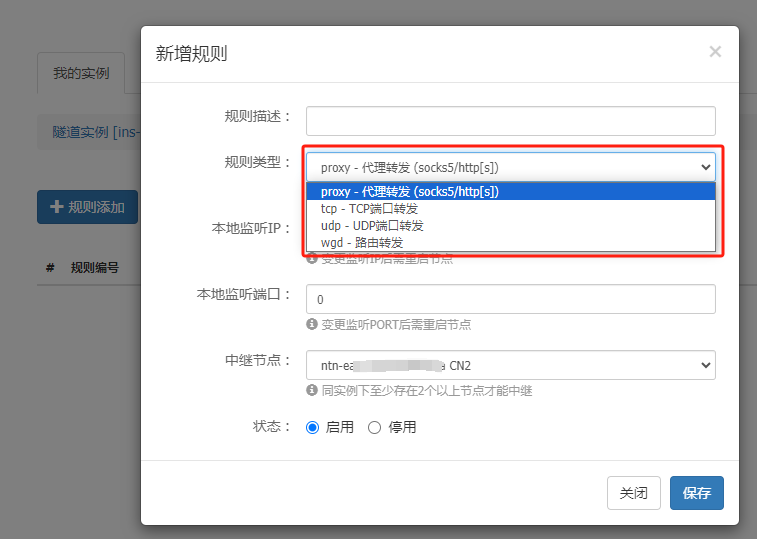

• 打开 “规则添加” .

  有4种规则类型：
  proxy： 使用代理协议(http(s) / socks5)转发节点间流量，比如A点的用户通过B点访问internet。
  tcp： TCP流量节点间转发，比如A点用户通过远程桌面(3389)端口转发访问B点的远程桌面。
  udp： UDP流量节点间转发。
  wgd： 将两个或多个节点局域网组成IP网络，比如A点用户可以直接访问B点的服务器。

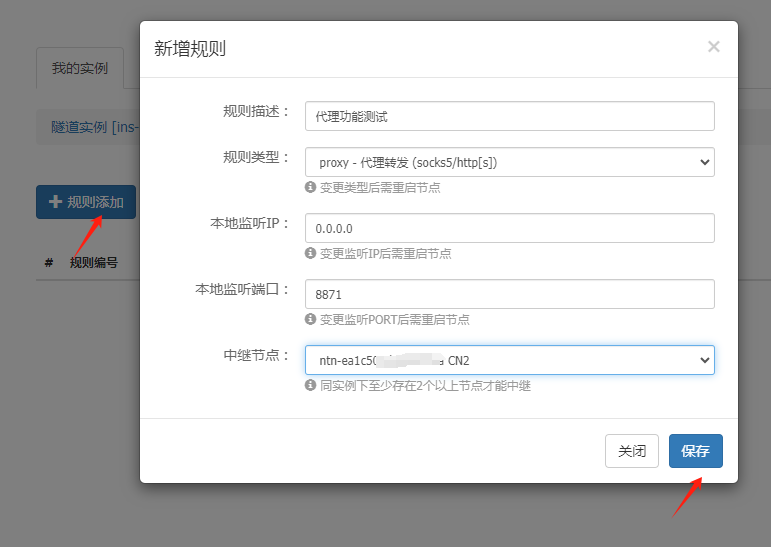

• 本文档以代理服务器为例

  规则描述：此条规则的简单介绍
  规则类型： 本例中选proxy
  本地监听IP： 本例中监听所有地址
  本地监听端口：本例设8871端口
  中继节点： 本例选另一端 CN2 节点

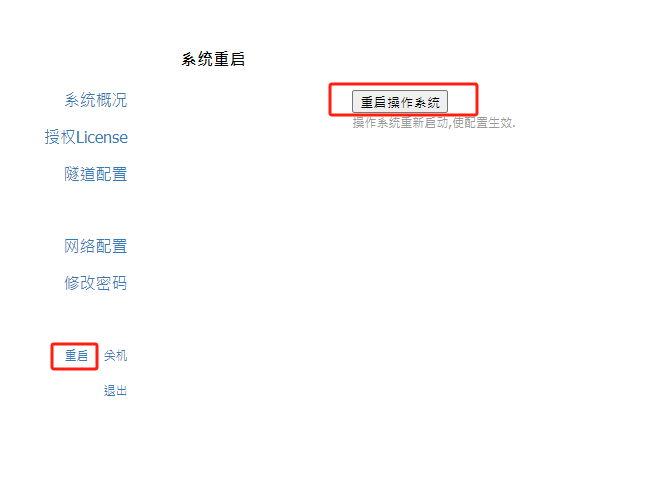

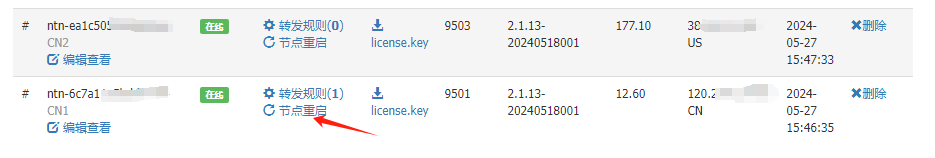

• 本例涉及监听端口新增需重启节点后才能生效，节点重启操作如下图，重启大约需要15秒左右。

• 可以通过配置浏览器代理测试网络.

  本例中 172.16.21.137:8871 是本例CN1节点的IP及监听端口
  Chrome浏览器可通过启动参数设置 chrome.exe --proxy-server="socks5://172.16.21.137:8871"

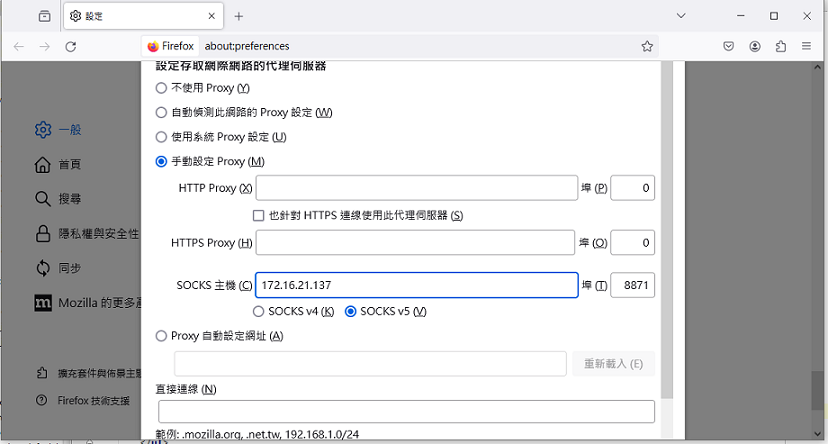

  下图是以火狐浏览器为例。

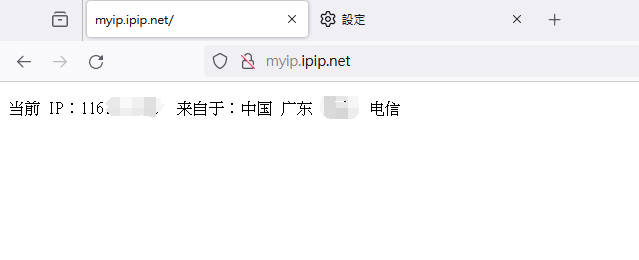

• 此时通过浏览器查询到的IP是节点CN2的公网IP，至此实验完成。
